1.直流屏的供電辦法

1.1一組分路輸出、二組分路輸出分別共給同一臺光傳輸通訊設備及交流通訊設備，確保了通訊設備兩路直流電源獨立供電辦法。

1.2一組分路輸出供應同一線路(維護一)光電轉化設備，二組分路輸出供應同一線路(維護二)光電轉化設備，確保了兩套維護設備分別由兩組電源供電。

2直流屏存在的問題

上述供電辦法滿意了通訊設備牢靠供電要求。可是由于電力系統通訊的特殊性，變電站的通訊機房裝有許多維護通道用的光電轉化設備，采納上述供電辦法當有電源設備檢修﹑蓄電池組充放電，電源設備缺點時，勢必形成同一線路的兩套維護有一套停用。

3.改善辦法

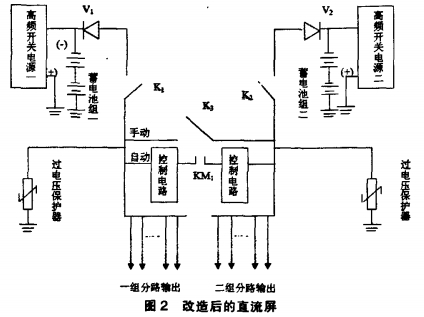

3.1原理圖

針對上述問題咱們在直流配電屏前進行了如下改造:

改善后的直流屏添加刀閘K1、K2、K3，兩個隔絕二極管V1、V2，直流接觸器KM，及控制回路。這樣能更好地控制電源的輸人切換，便于維護。

3.2直流屏作業原理

當一組電源輸入直流電壓低于46V時，檢測板檢測到信號后(一組電源、二組電源差值，町調，設定為7V。)接通直流接觸器KM，其接點將一組電源、二組電源母線端并聯。由于一-組電源直流電位升高，其隔絕二極管V1作業在反向電壓被堵塞，一組電源的分路輸出經過KM經其隔絕二極管V2由二組電源供電，其一組電源電流表電流為零而二組電源的電流表電流為兩路電流之和。

當二組電源輸入直流電壓低于46V時，作業原理同上。由一組電源供電。

改善后的直流屏兩套輸入電源在物理上完全隔絕，可以選用單電源供電辦法，雙電源獨立供電辦法，雙電源主備用供電手動控制辦法以及雙電源主備用供電自動控制辦法。

3.3改善后技能功能

1)額外電壓:48V 輸人二路200A，一主一備。有人工或自動并機。

2)額外輸出容量:200A

輸出分路:主用斷路器分路10A20路。

備用斷路器分路10A 20路。

3)每個輸出分路斷路器跳閘將宣告聲光告警。

4)當每一路輸入電壓低于46V時自動并機供電，使該路母線不停電。

5)主備用輸入接有防雷模塊。

6)二極管V1、V2作業電流400A，反向耐壓400V。

7)直流接觸器KM，作業電流200A。

在下列條件下可連續運用

1)海拔不逾越1000m。

2)周圍介質溫度為5~40℃，相對濕度不逾越80%。

3)無屬蝕性，爆炸性和損壞絕緣的氣體及導電塵土的當?shù)亍?/span>

4)沒有轟動和波動，且垂直歪斜不逾越5%。

3.4改善后直流屏的長處

1)兩路電源之間肯定獨立作業。

2)兩路電源之間可以手動、自動切換，有利于通訊人員進行維護。

3)在運行狀態下，可以確保一主-備，滿足無人值班站要求。

4)由于選用二極管隔絕辦法，一組電源缺點在電氣上不影響另一組電源作業。
